Beschriftungslaser für Metall & Kunststoff als UV oder Faserlaser -
Laserklasse 1 Laserbeschrifter

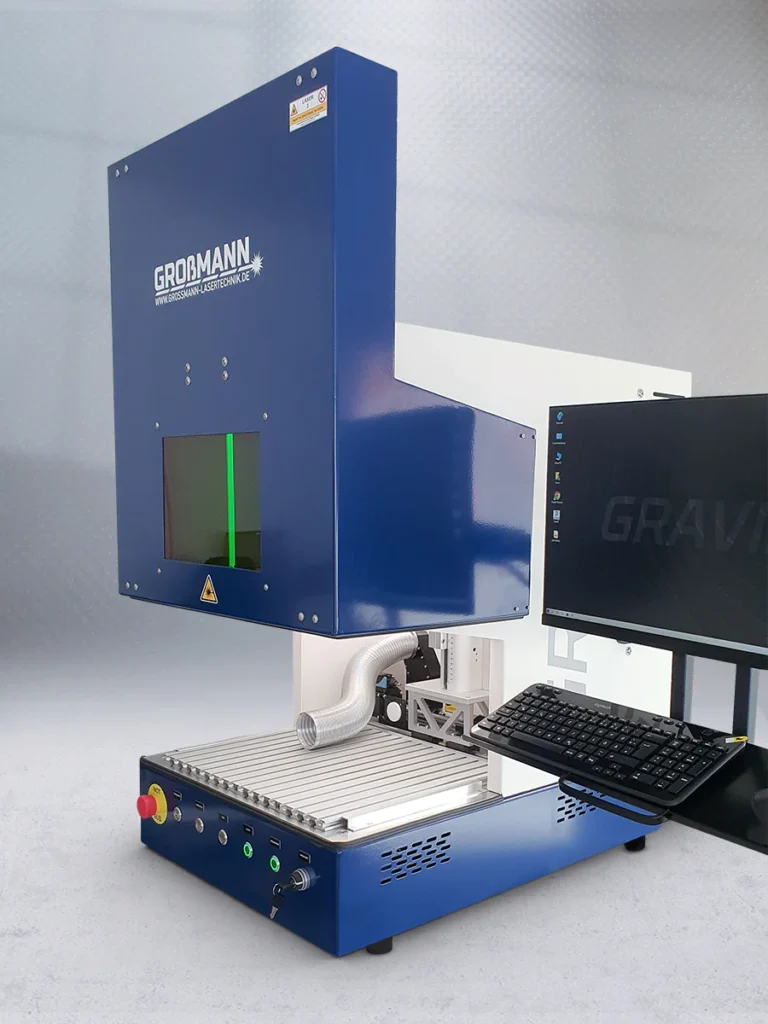

GRAVIS - ein sicheres Lasersystem für wirtschaftliche Lasergravuren auf Metall und Kunststoff.
Die Beschriftung per mechanischen Graviermaschinen gehört nun der Vergangenheit an, modernisieren Sie Ihren Maschinenpark durch den kauf einer unserer modernen Beschriftungslasern / Laserbeschrifter!
Das Lasersystem GRAVIS als Faserlaser ist eine Eigententwicklung unseres Hauses und wird in unserer Werkstatt in Rüthen (Deutschland) hergestellt. Wir als deutscher Hersteller von Lasersystemen garantieren Ihnen Qualität und dauerhaften Kundensupport.
Als Faserlaser eignet sich der GRAVIS bestens zum Laserbeschriften, Gravieren und Lasermarkieren von fast allen Metallen wie z.B. Edelstahl, Aluminium, Messing, Kupfer etc.
Durch die MOPA Technologie lassen sich mit diesem Laserbeschriftungsgerät neben Metallen auch viele Kunststoffe hochpräzise laserbeschriften.
Auch zum Schneiden von Dünnblechen wie es oft, z.B. in der Schmuckbranche nötig ist, kann dieser Lasermarkierer eingesetzt werden.
Ein weiterer Vorteil der Faserlaser MOPA Technologie ist die einstellbare Pulsweite, diese erlaubt es tiefschwarze Anlassbeschriftungen auf z.B. eloxierten Aluminium oder auch bunte Anlassfarben auf Edelstahl oder Titan herzustellen.
Gravis als UV-Laser Laserbeschrifter Kaufen
Lasermarkieren von Kunststoffen, organischen Materialien und Glas
Falls ein Beschriftungslaser mit einer Faserlaser Strahlenquelle für Ihre Anwendung nicht die richtige Wellenlänge besitzt da überwiegend Kunststoffe, organische Materialien (z.B. Holz oder Leder) oder Glas laserbeschriftet werden müssen, kommt als alternative ein UV-Laser Lasersystem in Betracht.
Bitte beachten Sie dazu folgende Hilfethemen:
Mehr Informationen zum Thema UV Laser finden Sie hier.
Allgemeine Infos zur Wahl zwischen Faserlaser und UV-Laser finden Sie hier.

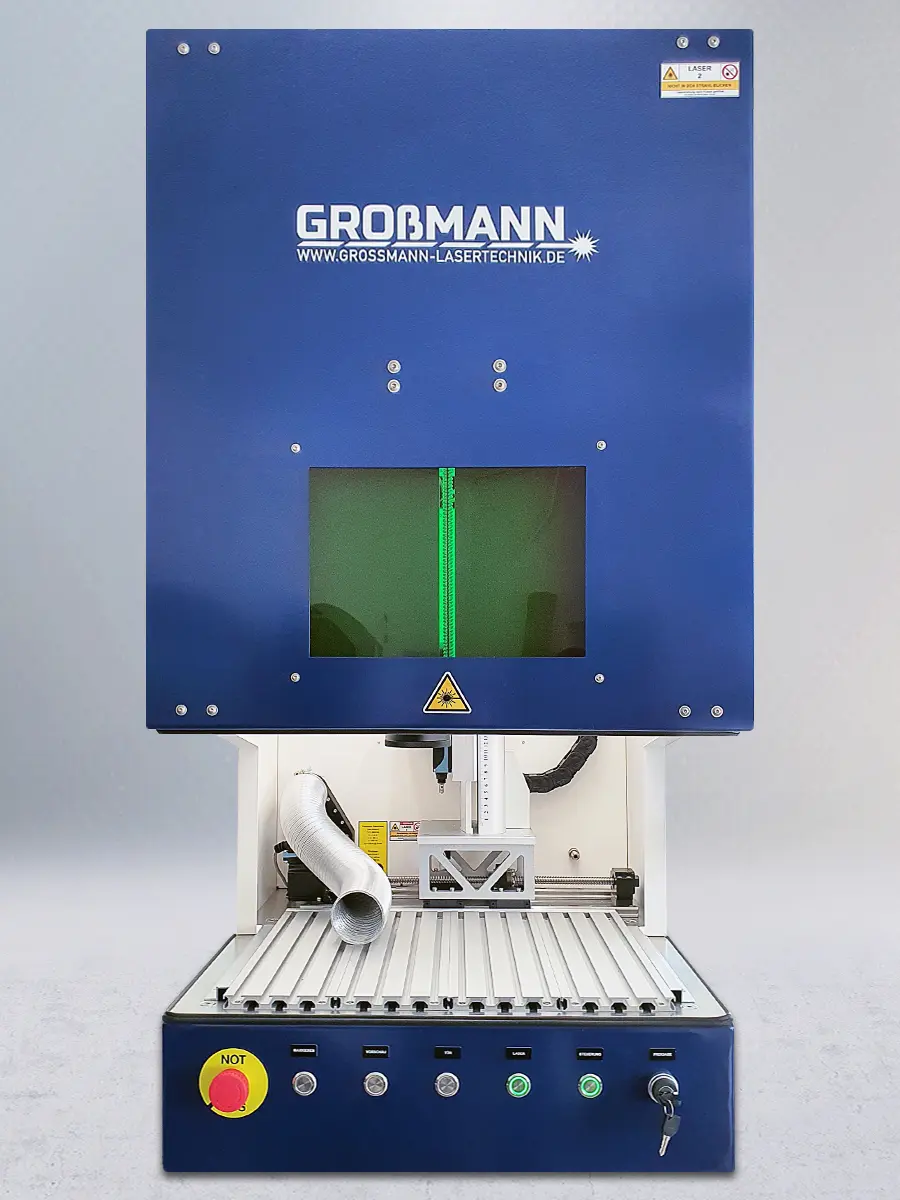

Austattung vom Gravis Beschriftungslaser
Präzises Laserbeschriften von großen Bauteilen aus Metall und Kunststoff
Der große Bauraum erlaubt es auch größere Bauteile sicher zu lasergravieren. Auch eine große Rotationseinheit / Drehachse für Rundgravuren lässt sich dadurch problemlos innerhalb des Lasers positionieren.
Ein entsprechender Anschluss für eine Drehachse ist serienmässig vorhanden.
Durch die verfahrbare X-Achse (optional erhältlich) lassen sich mit diesem Laserbeschriftungsgerät große Markierungsfelder lasergravieren.
Besonders wichtig für die Serienbeschriftung von Bauteilen, Werkzeugen oder sonstigen Komponenten.
Eine elektrische Hubtür öffnet und schließt automatisch. Frei programmierbar, nach Ihren Anforderungen des Kunden.
Die serienmäßig integrierte Logiksteuerung kann nach Kundenbedürfnissen angepasst und in bereits bestehende Prozesse eingebunden werden.
- Sichere Arbeitsumgebung für Ihre Mitarbeiter durch Laserklasse 1
- Moderner und präziser als klassische Graviermaschinen
- Großer Bauraum für große Bauteile oder Serienbeschriftungen
- Gute Zugangsmöglichkeiten durch seitliche Öffnungen
- Helle, dimmbare LED Kabinenausleuchtung
- Markierungsbereich von bis zu 475mm
- Vollautomatische Hubtür mit Servomotor
- Elektrisch (software-)gesteuerte Z-Achse (2.5D)
- Optional mit elektrisch gesteuerter X-Achse
- Integrierte SPS für Kontroll- & Automatisierungsmöglichkeiten
- Zuverlässige Schütztechnik von Siemens
- Sicherheitskomponenten von PILZ
- Hochmoderne Strahlenquellen mit MOPA Faserlaser Technologie / oder UV
- Inkl. PC, Software & Monitor
- Optional mit passendem Unterschrank
Der Beschriftungslaser mit X-Achse
Laserbeschriften von bis zu 475mm in der Breite
Große Beschriftungsflächen erfordern besondere Lösungen. Genau deshalb gibt es diesen Lasermarkierer (optional) mit verfahrbarer X-Achse.
Die 300mm Verfahrweg erlauben es, je nach Konfiguration, Markierungsflächen von bis zu 475mm zu realisieren.
Dadurch ist dieser Lasermarkierer eine effiziente Lösung wenn es um große Stückzahlen, Serienbeschriftungen oder große Bauteile geht. Lästiges umpositionieren entfällt und Rüstzeiten verringern sich deutlich..
Je nach verbauter Optik lässt sich die Gesamtfläche in kleinere Markierungsfelder aufteilen, die das System vollautomatisch abarbeitet.
Die Bedienung der Software ist intuitiv und nach einer kurzen Einarbeitung sehr einfach zu bedienen.
Benötigen Sie noch größere Beschriftungsfelder ?
Gerne helfen wir Ihnen mit einer passenden Sonderlösung.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Technische Spezifikationen Des Beschriftngslasers
Abmessungen
Gesamtabmessungen
600 x 890 mm (L x B)
1050mm (H) Tor zu
1220mm (H) Tor auf
Arbeitsfläche
500 x 400 mm (L x B)
T-Nutenplatte
Laserkammer
585 x 650 x 720 mm (L x B x H)
Volumen 0,27 m³
Gewicht
ca. 185kg, konfigurationsabhängig
Technik
SPS zur Prozessanbindung
Integriert
Anschluss Drehvorrichtung
Integriert für 2-Phasen Schrittmotoren
Optional auch für Servos
Software
Leistung
von 20 Watt bis 120 Watt
als Faser, UV oder CO2 Laser verfügbar
Optionen
Verfahrbare X-Achse
Optional verfügbar für
Gravurflächen bis zu einer Breite
von 475mm
Weitere zusätzliche Achsen
Bis zu 4 Stück gesamt
PC mit Monitor
Seitlich am Laser montiert
Optiken
Auf Wunsch
von 70x70mm bis 300x300mm
Sicherheit
Laserschutzklasse
Optional als Laserklasse 1 oder 2
je nach Konfiguration
Elektr. Sicherheitskomponenten
Von PILZ oder Siemens
Laserschutzscheibe
OD8+ D LB7 + IRM LB8
Klemmschutz Tor
Vorhanden mit automatischer Öffnung
Die richtige Strahlenquelle für Ihren Laserbeschrifter
Moderne MOPA Faserlaser Technologie
Eine Strahlenquelle ist das Bauteil, welches den Laserstrahl her- und bereitstellt und ist somit das Herz von jedem Lasermarkierer oder Lasergravurmaschine.
Dabei handelt es sich um einen großen Markt mit vielen verschiedenen Herstellern.
In unseren Systemen setzen wir standardmässig MOPA Strahlenquellen mit einstellbarer Pulsweite ein. Dadurch lassen sich viele Materialien professionell und präzise verarbeiten.
Vorteile einer einstellbaren Pulsweite ist die Möglichkeit, hervorragende Anlassbeschriftungen auf Edelstahl und Titan zu erzeugen (auch farbig).
MOPA LASERMODUL MIT VARIABLER PULSWEITE
MOPA LASERMODUL MIT FESTER PULSWEITE
LOW Drift Galvanometer
Für Präzise Laserbeschriftungen
GALVANOMETER
Die Menge der Bewegung hängt davon ab, wie stark das Signal ist.
In Laserbeschriftungsgeräten wird das Galvanometer eingesetzt, um den Laserstrahl genau dorthin zu lenken, wo er gebraucht wird, um Muster oder Texte aufzubringen. Das Galvanometer arbeitet extrem schnell und präzise, um hochwertige Beschriftungen zu ermöglichen.
Merkmale
- Hohe Liniengenauigkeit
- 12.000 mm/s Sprunggeschwindigkeit
- Modernes Design
- Low Drift
- Qualitätsspiegel
- Deutscher Hersteller
Videobeispiele Laserbeschrifter mit Faserlaser Strahlenquelle
Applikationsbeispiele in Echtzeit
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Lasergravur Beispiele / Beschriftung
Lasergravieren von Metallen und Kunstsoffen mittel Faserlaser
Alternativer Beschriftungslaser INTEGRA
Kostengünstiges Stand-Alone Laserbeschriftungsgerät
Sollte das Lasersystem GRAVIS nicht Ihren Vorstellung entsprechen, möchten wir Ihnen einen weiteren Lasermarkierer vorstellen:
Den INTEGRA MK2 als Stand-Alone oder Integrationslösung.
Eine optimale Stand-Alone oder Integrationslösung.
Durch die integrierte SPS Steuerung lassen sich diverse Ein- und Ausgänge frei programmieren.
Ideal, wenn der Laserbeschrifter in einer bestehende Prozesskette, z.B. in Verbindung mit Robotik, eingesetzt werden soll.
Durch die vorhandenen Interlockanschlüsse lässt sich diese Lasergravurmaschine nicht nur spielend sondern auch sicher in Laserschutzräumen oder Einhausungen integrieren.
