BESCHRIFTUNGSLASER · MADE IN GERMANY

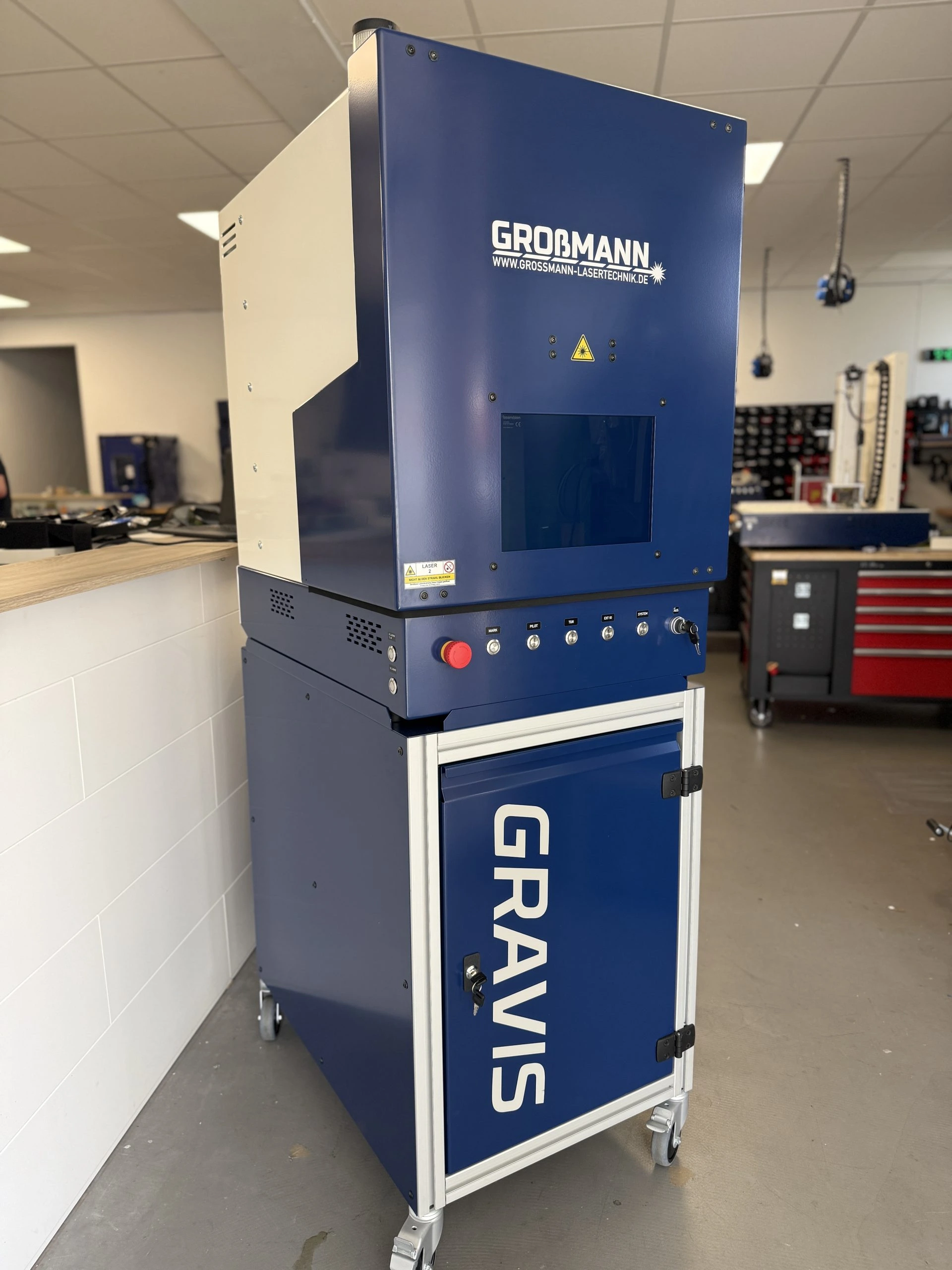

Gravis – der umhauste Beschriftungslaser für kleine bis mittlere Serien.
Der Gravis ist unser vollständig umhauster Industrielaser der Laserklasse 1 – gemacht für kleine bis mittlere Losgrößen. Er ist einsatzbereit ohne separaten Schutzraum, mit automatischer Hubtür, integrierter SPS und Bauteilaufnahme bis 500 × 400 mm, und Sie bekommen ihn auf derselben Plattform wahlweise als MOPA-Faserlaser für Metalle oder als UV-Laser für empfindliche Materialien.
- Laserklasse 1
- Faserlaser oder UV
- Bauteile bis 500 × 400 mm
- SPS serienmäßig
- Ab 18.800 € netto
- Made in Germany
- Entwickelt & gebaut in Rüthen
- Europaweiter Service
- Made in Germany
- Entwicklung & Fertigung in Rüthen
- Europaweiter Service
- Schulungen vor Ort & online
- Ersatzteile 10+ Jahre
Auf einen Blick
Was den Gravis Beschriftungslaser ausmacht
Der Gravis ist für kleine bis mittlere Losgrößen gemacht: ein voll umhaustes System der Laserklasse 1, das sicher und ohne Schutzraum direkt am Arbeitsplatz läuft. Die folgenden sechs Eigenschaften machen ihn zur verlässlichen Arbeitsmaschine, wenn Sie regelmäßig reproduzierbare Ergebnisse brauchen.
Vollständig umhaust – Laserklasse 1
Der Gravis ist rundum geschlossen und arbeitet als Laserklasse-1-System. Sie brauchen im Betrieb also weder einen separaten Laserschutzraum noch eine zusätzliche Umhausung. Eine großflächige, zertifizierte OD8+ Schutzscheibe und Sicherheitskomponenten von Pilz oder Siemens sorgen dafür, dass die Maschine direkt an Ihrem Arbeitsplatz sicher betrieben werden kann.
- Laserklasse 1
- OD8+ Schutzscheibe
- Pilz / Siemens Safety
Intelligente automatische Hubtür
Die Sicherheitstür des Gravis öffnet und schließt elektrisch auf Knopfdruck und gibt den Bauraum komfortabel frei. Seitliche Öffnungen nehmen auch überlange Werkstücke auf, die über den eigentlichen Bauraum hinausragen. So beladen Sie die Maschine schnell und entspannt – auch im Schichtbetrieb.
- Elektrische Hubtür
- Seitliche Durchführungen
- Bauteile bis 500 × 400 mm
Faserlaser oder UV-Laser
Den Gravis gibt es in zwei Wellenlängen auf derselben Plattform: als MOPA-Faserlaser (1064 nm) mit 20 bis 120 Watt für Metalle und als UV-Laser (355 nm) mit 5 bis 20 Watt für empfindliche Kunststoffe, Glas und beschichtete Oberflächen. Welche Variante zu Ihnen passt, hängt allein von Ihrem Material ab.
- MOPA-Faserlaser · 1064 nm
- UV-Laser · 355 nm
- 5 – 120 W
Low-Drift-Galvanometer
Im Gravis arbeitet ein Hochleistungs-Galvanometer mit sehr geringem Drift und einer Jump Speed von 12.000 mm/s. Das ergibt eine extreme Konturschärfe, eine hohe Linientreue und kurze Zykluszeiten – auch bei vielen einzelnen Markierobjekten auf einem Bauteil. Die Antriebe sind wartungsfrei ausgelegt.
- 12.000 mm/s Jump Speed
- Extreme Konturschärfe
- Wartungsfreie Antriebe
SPS integriert – bereit für die Serie
Eine SPS für die Prozessanbindung und Automatisierung ist serienmäßig integriert, ein Drehachsenanschluss ebenfalls. Dadurch lässt sich der Gravis in eine Linie einbinden, über externe Signale ansteuern oder um eine Drehachse für zylindrische Bauteile erweitern – ideal für die wiederkehrende Serienfertigung.
- SPS serienmäßig
- Drehachsenanschluss serienmäßig
- Linien-integrierbar
Pilotlaser & digitale Fokushöhe
Ein integrierter Pilotlaser zeigt das Beschriftungsergebnis vor dem ersten Schuss exakt auf dem Bauteil an, sodass Probebrände entfallen. Die digitale Fokushöhen-Anzeige und eine dimmbare LED-Bauraumbeleuchtung machen das Einrichten schnell und nachvollziehbar – Sie sehen genau, was Sie tun.
- Pilotlaser serienmäßig
- Digitale Fokushöhe
- Dimmbare LED-Beleuchtung
Zwei Wellenlängen — Eine Plattform
Gravis als Faserlaser oder UV-Laser
Die Maschinenbasis bleibt in beiden Fällen dieselbe – wir tauschen lediglich die Laserquelle gegen die für Sie passende Wellenlänge. Welche Variante zu Ihrer Anwendung passt, entscheidet Ihr Material. Wenn Sie unsicher sind, beraten wir Sie gerne persönlich, bevor Sie sich festlegen.
Faserlaser · 1064 nm
20 – 120 WGravis Faserlaser
Die erste Wahl für Metalle: Edelstahl, Aluminium, Messing, Kupfer, Titan und Edelmetalle. Mit MOPA-Technik auch für farbige Anlassmarkierungen und kontrastreiche Kunststoffbeschriftung.
ab 18.800 € netto
Angebot anfordernUV-Laser · 355 nm
5 – 20 WGravis UV-Laser
Die „kalt" markierende Wellenlänge für empfindliche Materialien: Kunststoffe, Glas, Keramik, beschichtete Metalle und Folien – ganz ohne thermische Belastung des Bauteils.
ab 25.800 € netto
Angebot anfordernDie richtige Maschine finden
Integra, Gravis oder GLX500 – welcher passt zu Ihnen?
Alle drei Maschinen arbeiten mit derselben bewährten Lasertechnik und liefern dieselbe Markierqualität – der Unterschied liegt im Einsatzzweck. Der Integra ist die kompakte Einheit, die Sie selbst in Ihre Anlage integrieren. Der Gravis ist das schlüsselfertige, voll umhauste System der Laserklasse 1 für kleine bis mittlere Losgrößen. Und der GLX500 ist die Großformat-Maschine – ebenfalls Laserklasse 1 – für Großserien und volle Automation. Die Karten vergleichen sich zeilenweise von oben nach unten.
Integration & OEM
Integra
Kompakte Einheit · Klasse 4 · ab 12.500 €
- Zur Integration in eigene Anlagen
- Offene Einheit – Interlock & SPS an Bord
- Kompakt · X-Achse optional
- Faserlaser, optional UV
Kleine bis mittlere Serien
Gravis
Voll umhaust · Klasse 1 · ab 18.800 €
- Für kleine bis mittlere Losgrößen
- Voll umhaust, automatische Hubtür
- Bauteile bis 500 × 400 mm · 300 mm X-Achse
- Als Faserlaser oder UV-Laser
Großserie & Automation
GLX500
Großformat · Klasse 1 · ab 25.000 €
- Für Großserien & volle Automation
- Voll umhaust, SPS für Roboter & Linie
- Bauteile bis 800 × 600 × 400 mm · 500 mm X-Achse
- Als Faserlaser, UV oder CO2
Markierfeld & X-Achse
Fünf Markierfelder plus 300 mm verfahrbare X-Achse
Welches Markierfeld zu Ihnen passt, hängt von Ihrer Anwendung ab: ein kompaktes Feld liefert die höchste Auflösung für feine Details, ein großes Feld beschriftet Ihr Bauteil in einem einzigen Vorgang. Wenn Sie längere Werkstücke oder mehrere Markierpositionen abdecken müssen, übernimmt die verfahrbare X-Achse die nötige Reichweite.
1 — Markierfeld-Optionen (je nach Optik)
70 × 70 mm
Feinste Details, Schmuck, Elektronik
110 × 110 mm
Kleinteile, Werkzeuge, Komponenten
150 × 150 mm
Werkzeug- und Bauteilkennzeichnung
220 × 220 mm
Typenschilder, größere Flächen
> 300 × 300 mm
Großflächige Beschriftung in einem Schuss
2 — Verfahrbare X-Achse (300 mm)
manuell serienmäßig · softwaregesteuert optional
Das Markierfeld bleibt durch die Optik konstant in seiner Größe (Y-Achse fix). Die X-Achse lässt sich um bis zu 300 mm verfahren — serienmäßig manuell direkt an der Maschine, gegen Aufpreis auch softwaregesteuert über die Bediensoftware. Sie können das Markierfeld an jeder beliebigen Position innerhalb dieses Bereichs anfahren und so eine Beschriftungsbreite von bis zu 475 mm abdecken.
So verfährt die X-Achse in der Praxis – das Markierfeld lässt sich an jeder Position innerhalb des 300-mm-Bereichs anfahren.
Beispiel-Rechnung
Markierfeld 150 × 150 mm + X-Achse 300 mm ergibt eine effektive Beschriftungsfläche von rund 150 × 450 mm in einem durchgehenden Vorgang.
Ideal für
- · Lange Aluminium- und Stahlprofile
- · Mehrere Markierpositionen auf einem Werkstück
- · Skalen, Lineale, Maßstäbe in Serie
Im Video
Der Gravis in Aktion
Die elektrische Hubtür gibt den Bauraum auf Knopfdruck frei, schließt sicher und startet den Markiervorgang. So sieht der Ablauf im Alltag aus – vom Einlegen des Bauteils bis zur geschlossenen Tür.
- Elektrische, intelligent gesteuerte Hubtür
- Sicherer Betrieb der Laserklasse 1
- Komfortable Beladung – auch im Schichtbetrieb
MOPA-Technologie
MOPA-Faserlaser für farbige Anlassgravur
Bestellen Sie den Gravis als Faserlaser, kommt MOPA-Technik zum Einsatz: Die Pulsdauer lässt sich zwischen 2 und 500 Nanosekunden frei einstellen. Über die unterschiedlichen Pulsenergien entstehen echte Anlassfarben direkt im Material – ohne Tinte und ohne Beschichtung. Auf eloxiertem Aluminium gelingen damit tiefschwarze Markierungen, auf Kunststoff besonders kontrastreiche Beschriftungen.
Pulsdauer
2 – 500 ns
einstellbar
Frequenz
1 – 4.000 kHz
Repetitionsrate
Leistung
20 – 120 W
Faserlaser-Variante
Strahlqualität
M² 1,4 – 1,6
je Leistung
MOPA-Anlassmarkierung
Materialien
Welche Materialien der Gravis beschriften kann
Welches Material Sie beschriften möchten, entscheidet darüber, welche Wellenlänge zum Einsatz kommt. Der Faserlaser spielt seine Stärken auf Metallen aus, der UV-Laser auf empfindlichen Materialien. Wenn Sie sich nicht sicher sind, was passt, schicken Sie uns ein Probeteil – wir fertigen Ihnen daraus eine Musterbeschriftung.
Faserlaser · 1064 nm
Faserlaser für Metalle
- Edelstahl & Stahl
- Aluminium, eloxiert & farbeloxiert
- Messing, Kupfer, Bronze
- Titan & Nickel-Kobalt-Legierungen
- Edelmetalle (Gold, Silber)
- Hartbeschichtungen (PVD, DLC, Cerakote)
- technische Kunststoffe
- dünne Bleche (auch schneiden)
UV-Laser · 355 nm
UV-Laser für empfindliche Materialien
- Kunststoffe (ABS, PC, PP, PA, PE, PVC, POM, PET)
- Glas (Float-, Borosilikat-, Quarzglas)
- technische Keramik & Glasverbunde
- Folien & Blisterverpackungen
- beschichtete & eloxierte Metalle
- Papier, Karton, Etikettenmaterial
- Leder & Textilien
- Elektronik & Leiterplatten
Anwendungen
Anwendungen und Einsatzgebiete des Gravis
Vom maschinenlesbaren Code über das Typenschild bis zur farbigen Anlassgravur: Unsere Kunden setzen den Gravis überall dort ein, wo dauerhafte Kennzeichnung in Serie gefragt ist. Diese Beispiele zeigen typische Einsatzgebiete.
Seriennummern & Rückverfolgbarkeit
Fortlaufende Seriennummern und Datacodes setzt der Gravis zuverlässig in Serie. Über die integrierte SPS lässt er sich dafür an Ihre ERP- oder Liniensteuerung anbinden.
DataMatrix, QR- & Barcodes
Maschinenlesbare 2D-Codes für Automotive, Medizintechnik und Elektronik. Der Gravis erzeugt DataMatrix, QR-Codes und alle gängigen Barcodes fälschungssicher und dauerhaft.
Mehr erfahren
Typenschilder & Logos
Typenschilder, Logos und Markenzeichen graviert der Gravis dauerhaft und korrosionsbeständig direkt ins Bauteil – ganz ohne Aufkleber.
Mehr erfahren Farbgravur auf Edelstahl
Mit der MOPA-Faserlaser-Variante erzeugen Sie farbige Anlassmarkierungen auf Edelstahl und Titan sowie tiefschwarze Markierungen auf eloxiertem Aluminium – ohne Tinte und ohne Zusätze.
Mehr erfahren
Kunststoff & Glas mit UV
In der UV-Variante beschriftet der Gravis empfindliche Kunststoffe, Glas und beschichtete Oberflächen kontrastreich und ohne thermische Belastung des Bauteils.
Serienfertigung & Linienbetrieb
Dank serienmäßiger SPS und Drehachsenanschluss fügt sich der Gravis in eine automatisierte Fertigung ein – von der manuellen Beschickung bis zur angebundenen Beladung.
Technische Daten
Technische Daten des Gravis
Hier finden Sie die wichtigsten Zahlen, Werte und Schnittstellen des Gravis im Überblick. Viele Parameter lassen sich nach Ihrer Anwendung konfigurieren – wenn Sie eine bestimmte Variante benötigen, sprechen Sie uns gerne direkt an.
Laserquelle & Optik
- Lasertyp
- Faserlaser · UV wahlweise – eine Variante pro Maschine
- Wellenlänge
- 1064 / 355 nm Faserlaser / UV-Laser
- Laserleistung
- 5 – 120 W Faserlaser 20–120 W · UV 5–20 W
- Pulsfrequenz
- 1 – 4.000 kHz nur MOPA-Faserlaser
- Pulsdauer
- 2 – 500 ns einstellbar, nur MOPA-Faserlaser
- Strahlqualität M²
- 1,4 – 1,6
- Pilotlaser
- Serienmäßig
Mechanik & Bauraum
- Markierfelder
- 70 × 70 bis > 300 × 300 mm je nach Optik
- Max. Bauteilabmaße
- 500 × 400 mm T-Nutenplatte als Arbeitsfeld
- Bauraum
- 585 × 650 × 720 mm 0,27 m³ Volumen
- Außenmaße
- 638 × 871 mm H 1.050 mm (Tür zu) / 1.209 mm (Tür auf)
- Maschinengewicht
- ca. 135 kg je nach Konfiguration
- Z-Achse
- Höhenverstellung mit digitaler Fokushöhen-Anzeige
- X-Achse
- 300 mm verfahrbar manuell serienmäßig · softwaregesteuert optional · Markierbreite bis 475 mm
- Kühlung
- Luft kein Wasseranschluss erforderlich
Sicherheit
- Laserklasse
- Klasse 1 vollständig umhaust
- Laserschutzscheibe
- OD8+ D LB7 + IRM LB8 zertifiziert
- Sicherheitstür
- Automatische Hubtür elektrisch, intelligent gesteuert
- Sicherheitskomponenten
- Pilz oder Siemens
Steuerung & Integration
- SPS
- Serienmäßig integriert
- Bediensoftware
- LightBurn · BeamConstruct · SCAPS
- Datenformate
- DXF, STEP, AI, PDF, SVG, PLT, JPG, BMP …
- Drehachsenanschluss
- Serienmäßig Drehachse nachrüstbar
Lieferung & Service
- Preis
- ab 18.800 € netto UV-Variante ab 25.800 € netto
- Lieferzeit
- 4 – 6 Wochen je nach Konfiguration
- Inbetriebnahme
- Online oder vor Ort
- Schulung
- Bedienereinweisung enthalten Anwendertraining optional
- Garantie
- 12 Monate Verlängerung optional
Optionen & Add-Ons
Optionen, Erweiterungen und Sonderausstattung
Über die Standardausstattung hinaus lässt sich der Gravis in vielen Punkten an Ihre Anwendung anpassen. Die folgenden Optionen erweitern die Maschine um Funktionen, die in der Serienfertigung oft den Unterschied machen.
UV-Laser-Variante
Statt Faserlaser auch als UV-Laser (355 nm) für empfindliche Kunststoffe, Glas und beschichtete Oberflächen.
Drehachse für Zylinder
Für Schrauben, Wellen, Becher und Ringe – mit synchroner Rotation während der Markierung.
Verfahrbare X-Achse (300 mm)
Eine um 300 mm verfahrbare X-Achse – serienmäßig manuell, auf Wunsch softwaregesteuert. So erweitern Sie die Markierbreite auf bis zu 475 mm, ideal für längere Werkstücke und mehrere Positionen.
3D-Scankopf
Markieren auf gekrümmten Oberflächen ohne Drehachse, mit dynamischer Z-Fokussierung.
Kamera & Bildverarbeitung
Lagebestimmung, Code-Verifikation oder Anbindung an eine automatisierte Beladung.
Autofokus
Laser-Distanz-Messung positioniert die Z-Achse automatisch auf die Bauteiloberfläche.
Steh-Arbeitsplatz
Untergestell für die ergonomische Bedienung im Stehen – passend für den Schichtbetrieb.
Schulung & Wartungsvertrag
Anwendertraining vor Ort oder in Rüthen, dazu Wartungsverträge mit garantierter Ersatzteilversorgung.
FAQ
Häufige Fragen zum Gravis
Die wichtigsten Antworten vorab. Wenn Ihre Frage nicht dabei ist – schreiben Sie uns einfach.
Q01 Was kostet der Gravis Beschriftungslaser?
Q02 Worin unterscheiden sich Faserlaser- und UV-Variante?
Q03 Was ist der Unterschied zwischen Gravis und GLX500?
Q04 Was ist der Unterschied zwischen Gravis und Integra?
Q05 Was bedeutet MOPA und wozu brauche ich es?
Q06 Welche Materialien kann der Gravis beschriften?
Q07 Wie groß dürfen die Bauteile sein?
Q08 Lässt sich der Gravis automatisieren?
Q09 Wie lange ist die Lieferzeit?
Q10 Gibt es Schulung und Support?
