GROSSFORMAT-LASER · MADE IN GERMANY
GLX500 – Beschriftungslaser für große Werkstücke.
Wenn Ihre Bauteile zu groß oder zu schwer für einen Tischlaser sind, ist der GLX500 die Antwort. Er nimmt Werkstücke bis 800 × 600 × 400 mm und 200 Kilogramm auf und ist auf Wunsch als Faserlaser, UV-Laser oder CO2-Laser konfigurierbar. Mit serienmäßig integrierter SPS, servoangetriebenem Tor und anschlussfertiger Roboterbeladung ist er auf Großserien und volle Automation ausgelegt – komfortabel zu bedienen auch im Schichtbetrieb.
- Markierfeld bis 300 × 300 mm
- Bauteile bis 200 kg
- SPS integriert
- 15.000 mm/s Galvo
- Ab 25.000 € netto
- Made in Germany
- Entwickelt & gebaut in Rüthen
- Europaweiter Service
- Made in Germany
- Entwicklung & Fertigung in Rüthen
- Europaweiter Service
- Schulungen vor Ort & online
- Ersatzteile 10+ Jahre
Auf einen Blick
Was den GLX500 Beschriftungslaser ausmacht
Wir haben den GLX500 für Anwendungen entwickelt, bei denen ein klassischer Tischlaser an seine Grenzen kommt. Die folgenden sechs Eigenschaften machen die Maschine besonders geeignet, wenn Sie große oder schwere Bauteile beschriften und dabei weder bei Geschwindigkeit noch bei Integration oder Ergonomie Kompromisse eingehen wollen.
Großformat für sperrige Bauteile
In den GLX500 passen Werkstücke bis 800 × 600 × 400 mm und 200 Kilogramm Gewicht. Das Tor öffnet sich 550 Millimeter weit nach oben und ist servoangetrieben mit Klemmschutz – auf Wunsch lässt sich die Maschine zusätzlich für die Beladung per Kran auslegen, damit auch unhandliche Bauteile sicher in den Bauraum kommen.
- 800 × 600 × 400 mm
- 550 mm Toröffnung
- Optional kranbeladbar
Drei Lasertechnologien zur Wahl
Den GLX500 gibt es mit Faserlaser (1064 nm) für Metalle, mit UV-Laser (355 nm) für empfindliche Kunststoffe und mit CO2-Laser (10 600 nm) für organische Materialien. Die Leistung lässt sich zwischen 20 und 200 Watt skalieren – wir konfigurieren die passende Variante anhand Ihres Materials und Ihrer Anwendung.
- Faserlaser · UV · CO2
- 20 – 200 W
- MOPA-Pulsdauer 2 – 500 ns
SPS-Steuerung für Automatisierung
Eine SPS für die Automatisierung ist ab Werk integriert. Ob Roboterbeladung, eine Anbindung an Ihre Linie oder die Kommunikation mit Ihrer übergeordneten Steuerung – die nötigen Schnittstellen stimmen wir individuell auf Ihre Fertigung ab.
- Roboter-ready
- Linien-integrierbar
- Schnittstellen nach Wunsch
Hochdynamisches Galvanometer
Mit 15.000 mm/s Jump Speed bewegen sich die Spiegel selbst zwischen weit auseinanderliegenden Markierungen nahezu verzögerungsfrei. Ein roter Pilotlaser zeigt das Ergebnis schon vor dem ersten Schuss exakt auf dem Bauteil an – Probebrände entfallen.
- 15.000 mm/s Jump Speed
- >12.000 mm/s Markieren
- Pilotlaser serienmäßig
Schutzkonzept der Laserklasse 1
Der GLX500 ist vollständig umhaust und arbeitet als Laserklasse-1-System – das bedeutet, Sie brauchen im Betrieb keinen separaten Laserschutzraum. Eine großflächige, zertifizierte OD8+ Schutzscheibe und Sicherheitskomponenten von Pilz oder Siemens sorgen für geprüfte Bediensicherheit.
- Laserklasse 1
- OD8+ Schutzscheibe
- Pilz / Siemens Safety
Ergonomie und Bedienkomfort
Der Arbeitsplatz lässt sich für den Betrieb im Sitzen wie im Stehen einrichten – ideal für den Schichtbetrieb. Eine dimmbare LED-Beleuchtung leuchtet den Bauraum gleichmäßig aus, die elektrische Z-Achse hält die Fokushöhe per Knopfdruck. Als Bediensoftware sind LightBurn, BeamConstruct oder SCAPS möglich.
- Sitz- & Steharbeitsplatz
- Dimmbare LED
- Elektrische Z-Achse
Die richtige Maschine finden
Integra, Gravis oder GLX500 – welcher passt zu Ihnen?
Alle drei Maschinen arbeiten mit derselben bewährten Lasertechnik und liefern dieselbe Markierqualität – der Unterschied liegt im Einsatzzweck. Der Integra ist die kompakte Einheit, die Sie selbst in Ihre Anlage integrieren. Der Gravis ist das schlüsselfertige, voll umhauste System der Laserklasse 1 für kleine bis mittlere Losgrößen. Und der GLX500 ist die Großformat-Maschine – ebenfalls Laserklasse 1 – für Großserien und volle Automation. Die Karten vergleichen sich zeilenweise von oben nach unten.
Integration & OEM
Integra
Kompakte Einheit · Klasse 4 · ab 12.500 €
- Zur Integration in eigene Anlagen
- Offene Einheit – Interlock & SPS an Bord
- Kompakt · X-Achse optional
- Faserlaser, optional UV
Kleine bis mittlere Serien
Gravis
Voll umhaust · Klasse 1 · ab 18.800 €
- Für kleine bis mittlere Losgrößen
- Voll umhaust, automatische Hubtür
- Bauteile bis 500 × 400 mm · 300 mm X-Achse
- Als Faserlaser oder UV-Laser
Großserie & Automation
GLX500
Großformat · Klasse 1 · ab 25.000 €
- Für Großserien & volle Automation
- Voll umhaust, SPS für Roboter & Linie
- Bauteile bis 800 × 600 × 400 mm · 500 mm X-Achse
- Als Faserlaser, UV oder CO2
Markierfeld & X-Achse
Fünf Markierfelder plus 500 mm verfahrbare X-Achse
Welches Markierfeld zu Ihnen passt, hängt von Ihrer Anwendung ab: ein kompaktes Feld liefert die höchste Auflösung für feine Details, ein großes Feld beschriftet Ihr Bauteil in einem einzigen Schuss. Wenn Sie längere Werkstücke oder mehrere Markierpositionen abdecken müssen, übernimmt die verfahrbare X-Achse die nötige Reichweite.
1 — Markierfeld-Optionen (je nach Optik)
110 × 110 mm
Filigrane Bauteile, Schmuck, Elektronik
150 × 150 mm
Werkzeug- und Bauteilkennzeichnung
175 × 175 mm
Mittelgroße Bauteile, Typenschilder
220 × 220 mm
Großflächige Beschriftung in einem Schuss
300 × 300 mm
Großbauteile, Maschinengehäuse, Profile
2 — Verfahrbare X-Achse (500 mm)
manuell serienmäßig · softwaregesteuert optional
Das Markierfeld bleibt durch die Optik konstant in seiner Größe (Y-Achse fix). Die X-Achse lässt sich um bis zu 500 mm verfahren — serienmäßig manuell direkt an der Maschine, gegen Aufpreis auch softwaregesteuert über die Bediensoftware. Sie können das Markierfeld an jeder beliebigen Position innerhalb dieses Bereichs anfahren. Im Sonderbau ist optional auch eine verfahrbare Y-Achse erhältlich.
Beispiel-Rechnung
Markierfeld 150 × 150 mm + X-Achse 500 mm ergibt eine effektive Beschriftungsfläche von rund 150 × 650 mm in einem durchgehenden Vorgang.
Ideal für
- · Lange Aluminium- und Stahlprofile
- · Mehrere Markierpositionen auf einem Werkstück
- · Skalen, Lineale, Maßstäbe in Serie
Technische Highlights
Pilotlaser und High-Speed-Galvanometer
Zwei Eigenschaften des GLX500 spüren Sie im Alltag besonders deutlich. Der integrierte Pilotlaser zeigt das Beschriftungsergebnis schon vor dem ersten Schuss exakt auf dem Bauteil, und das hochdynamische Galvanometer erledigt den eigentlichen Markiervorgang in Sekundenbruchteilen.
Pilotlaser für exakte Vorschau
Ein roter Pilotlaser zeigt das Beschriftungsergebnis vor dem Schuss exakt auf dem Bauteil an. Verschiedene Darstellungsmodi sind verfügbar: Schnittlinie, Konturvorschau oder umlaufender Rahmen. Die Position lässt sich per Pfeiltasten oder Koordinateneingabe millimetergenau verfeinern.
- Kein Probebrand auf dem Bauteil notwendig
- Konturen, Schnittlinien und Rahmen darstellbar
- Verschiebung per Pfeiltasten oder Koordinaten
High-Speed-Galvanometer
Das verbaute Galvanometer mit niedrigem Drift erreicht eine Jump Speed von 15.000 mm/s. Im Markierbetrieb ergibt das extreme Konturschärfe, hohe Linientreue und kurze Zykluszeiten – auch bei großen Markierfeldern und vielen Markierobjekten pro Bauteil.
- 15.000 mm/s Jump Speed
- Hohe Linientreue, geringer Drift
- Markiergeschwindigkeit bis >12.000 mm/s
MOPA-Technologie
MOPA-Faserlaser für farbige Anlassgravur
Wenn Sie den GLX500 als Faserlaser bestellen, kommt eine besondere Technologie zum Einsatz: Die Pulsdauer lässt sich zwischen 2 und 500 Nanosekunden frei einstellen (MOPA – „Master Oscillator Power Amplifier"). Über die unterschiedlichen Pulsenergien entstehen echte Anlassfarben direkt im Material – ohne Tinte, ohne Beschichtung, ohne Zusatzstoffe.
Pulsdauer
2 – 500 ns
einstellbar
Frequenz
1 – 4.000 kHz
Repetitionsrate
Strahlqualität
M² 1,4 – 1,6
je Leistung
Leistung
20 – 200 W
je nach Konfiguration
MOPA-Anlassmarkierung
Materialien
Welche Materialien der GLX500 beschriften kann
Welches Material Sie beschriften möchten, entscheidet darüber, welche Lasertechnologie zum Einsatz kommt. Wir konfigurieren den GLX500 entweder als Faserlaser, UV-Laser oder CO2-Laser – und wenn Sie sich nicht sicher sind, was passt, schicken Sie uns einfach ein Probeteil. Wir fertigen Ihnen daraus eine Musterbeschriftung, damit Sie das Ergebnis vor der Entscheidung sehen.
Faserlaser · 1064 nm
Faserlaser für Metalle
- Stahl & Edelstahl
- Aluminium & Eloxal
- Messing, Kupfer, Bronze
- Titan & Titan-Legierungen
- Edelmetalle (Gold, Silber, Platin)
- Hartmetalle (Wolfram)
- Pulver- und nasslackierte Oberflächen
- Technische Kunststoffe (begrenzt)
UV-Laser · 355 nm
UV-Laser für Kunststoff & Glas
- Kunststoffe (PE, PP, ABS, PC, PMMA, PEEK)
- Folien & Lackschichten
- Glas & Quarzglas
- Saphir & Keramik
- Halbleiter & Leiterplatten
- Beschichtete Metalle
- Medizintechnische Komponenten
- Empfindliche Elektronikbauteile
CO2-Laser · 10 600 nm
CO2-Laser für organische Materialien
- Holz, Sperrholz, MDF
- Pappe, Karton, Papier
- Leder & Kunstleder
- Textilien & Stoffe
- Acrylglas (PMMA, Plexiglas)
- Naturstein, Marmor, Schiefer
- Kork, Filz, Gummi
- organische Materialien
Drei Wellenlängen — Eine Plattform
GLX500 als Faserlaser, UV-Laser oder CO2-Laser
Die Maschinenbasis bleibt dieselbe – wir tauschen lediglich die Laserquelle gegen die für Sie passende Wellenlänge. Wenn Sie unsicher sind, welche Variante zu Ihrer Anwendung passt, beraten wir Sie gerne persönlich, bevor Sie sich entscheiden.
Faserlaser · 1064 nm
GLX500 Faserlaser
Metalle, beschichtete Oberflächen, technische Kunststoffe
Angebot anfordernUV-Laser · 355 nm
GLX500 UV-Laser
Kunststoffe, Glas, Folien, empfindliche Bauteile
Angebot anfordernAnwendungen
Anwendungen und Einsatzgebiete des GLX500
Unsere Kunden setzen den GLX500 überall dort ein, wo Standardlaser zu klein werden oder die Bauteile zu schwer sind. Vom direkt beschrifteten Großbauteil bis hin zur vollständig in die Fertigungslinie integrierten Lösung – das sind typische Einsatzgebiete.

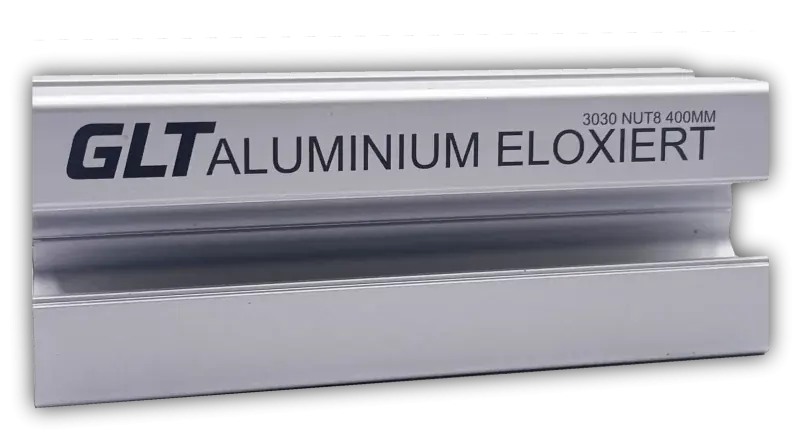

Großbauteile beschriften
Maschinengehäuse, Werkzeugkörper, Aluminiumprofile bis 800 mm Länge – direkt im Bauteil markiert, ohne Aufkleber oder Etiketten.
DataMatrix & QR-Codes
Maschinenlesbare 2D-Codes auf großen Bauteilen für Rückverfolgbarkeit in Automotive- und Medizintechnik-Fertigung.
Mehr erfahren
Typenschilder & Logos
Direkt aufs Bauteil graviert: Typenschilder, Logos, Markenzeichen – dauerhaft und korrosionsbeständig, ohne Aufkleber.
Mehr erfahren
Seriennummern in Serie
Fortlaufende Bauteilkennzeichnung mit ERP-Anbindung – ideal für SPS-gesteuerte Linienfertigung mit Roboterbeladung.
Farbgravur auf Edelstahl
Mit der MOPA-Faserlaser-Variante erzeugen Sie farbige Anlassmarkierungen auf Edelstahl und Titan – ohne Tinte, ohne Zusätze.
Mehr erfahren
Linienintegration mit Roboter
Roboter legt Bauteile ein, GLX500 markiert, Roboter entnimmt – durchgängige Automation für Großserien mit integrierter SPS.
Technische Daten
Technische Daten des GLX500
Hier finden Sie die wichtigsten Zahlen, Werte und Schnittstellen Ihres GLX500 im Überblick. Viele Parameter lassen sich nach Ihrer Anwendung konfigurieren – wenn Sie eine bestimmte Variante benötigen, sprechen Sie uns gerne direkt an.
Laserquelle & Optik
- Lasertyp
- Faserlaser · UV · CO2 wahlweise – eine Variante pro Maschine
- Wellenlänge
- 1064 / 355 / 10 600 nm je nach gewähltem Lasertyp
- Laserleistung
- 20 – 200 W je nach gewählter Variante
- Pulsfrequenz
- 1 – 4.000 kHz nur MOPA-Faserlaser
- Pulsdauer
- 2 – 500 ns einstellbar, nur MOPA-Faserlaser
- Strahlqualität M²
- 1,4 – 1,6
- Pilotlaser
- Serienmäßig
Mechanik & Bauraum
- Z-Achse
- Elektrisch mit digitaler Fokushöhen-Anzeige
- Max. Bauteilabmaße
- 800 × 600 × 400 mm bei 150 × 150 mm Markierfeld
- Max. Bauteilgewicht
- 200 kg
- Arbeitsfeld
- ISEL T-Nutenplatte PT25 massiv, serienmäßig
- Abmaße geschlossen
- 900 × 900 × 1.800 mm
- Abmaße Tor offen
- 900 × 900 × 2.400 mm
- Maschinengewicht
- 140 kg
- Kühlung
- Luft kein Wasseranschluss erforderlich
Sicherheit
- Laserklasse
- Klasse 1 vollständig umhaust
- Laserschutzscheibe
- Zertifiziert OD8+ großflächig
- Sicherheitskomponenten
- Pilz oder Siemens
- Tor-Sicherheit
- Servoangetrieben mit integriertem Klemmschutz
Steuerung & Integration
- Bediensoftware
- LightBurn · BeamConstruct · SCAPS
- Datenformate
- DXF, STEP, AI, PDF, SVG, PLT, JPG, BMP …
- SPS-Schnittstellen
- Nach Kundenwunsch z. B. Profinet, EtherCAT, OPC UA, Ethernet/IP
- ERP-/MES-Anbindung
- Individuell CSV, ODBC, REST-API, kundenspezifisch
Lieferung & Service
- Lieferzeit
- 4 – 8 Wochen je nach Konfiguration
- Inbetriebnahme
- Online oder vor Ort
- Schulung
- Bedienerschulung enthalten Anwendertraining optional
- Garantie
- 12 Monate Verlängerung optional
Sondergröße auf Anfrage
GLX500 in Sondergröße — maßgefertigt für Ihre Anwendung
Die Standardgröße reicht nicht? Kein Problem. Wir bauen den GLX500 optional in Ihren Wunschmaßen – größere Bauräume, höhere Tore, andere Bauteilaufnahme, zusätzliche Achsen oder spezielle Beladekonzepte. Was Sie brauchen, lässt sich umsetzen.
- Vergrößerter Bauraum nach Bauteilvorgabe
- Spezielle Tor- und Beladekonzepte
- Zusätzliche Achsen oder Drehachsen-Sondereinbauten
- Integration in bestehende Fertigungslinien
Maßgeschneidert konfigurieren
Was sind Ihre Bauteilabmessungen?
Schicken Sie uns die maximalen Maße Ihrer Werkstücke – wir senden Ihnen ein Vorschlagskonzept zurück.
Optionen & Add-Ons
Optionen, Erweiterungen und Sonderbau
Über die Standardausstattung hinaus lässt sich der GLX500 in vielen Punkten an Ihre konkrete Anwendung anpassen. Die folgenden Optionen ergänzen die Maschine um Funktionen, die in Sonderanwendungen den Unterschied machen.
Drehachse für Zylinder
Für Schrauben, Wellen, Becher, Ringe – mit synchroner Rotation während der Markierung.
X-Achse softwaregesteuert
Statt manuell – mit motorischer Verfahrachse für vollautomatische Markierreihen.
3D-Scankopf
Markieren auf gekrümmten Oberflächen ohne Drehachse, mit dynamischer Z-Fokussierung.
Kamera & Bildverarbeitung
Lagebestimmung, Code-Verifikation oder Pick-and-Place-Anbindung an Roboter.
Autofokus
Laser-Distanz-Messung positioniert die Z-Achse automatisch auf die Bauteiloberfläche.
Schulung & Anwendertraining
Vor Ort oder bei uns in Rüthen – auch fortgeschrittene Themen (MOPA, Materialdaten).
Wartungsvertrag
Jährliche Inspektion, priorisierter Telefonsupport, Ersatzteilversorgung garantiert.
Spannmittel-Set
Kundenspezifische Spannvorrichtungen oder Pneumatik-Spanner, abgestimmt auf Ihr Bauteil.
FAQ
Häufige Fragen zum GLX500
Die wichtigsten Antworten vorab. Wenn Ihre Frage nicht dabei ist – schreiben Sie uns einfach.
Q01 Was kostet der GLX500?
Q02 Was ist der Unterschied zwischen GLX500 und Gravis?
Q03 Welche Lasertechnologie ist für meine Anwendung die richtige?
Q04 Was ist MOPA und wozu brauche ich es?
Q05 Wie groß dürfen die Bauteile maximal sein?
Q06 Lässt sich der GLX500 in eine Fertigungslinie integrieren?
Q07 Welche Laserschutzklasse hat der GLX500?
Q08 Wie hoch sind die Betriebskosten?
Q09 Wie lange ist die Lieferzeit?
Q10 Gibt es Schulungen und Support?
Beratung anfragen
Bereit für Ihren GLX500?
Wir beraten Sie persönlich. Schicken Sie uns ein Probeteil – wir fertigen Ihnen daraus eine Musterbeschriftung und Sie sehen das Ergebnis vor der Kaufentscheidung.
